XLW-PC电子拉力试验机的构成部分

浏览量:   来源:http://www.atthink.com.cn  作者:容乾

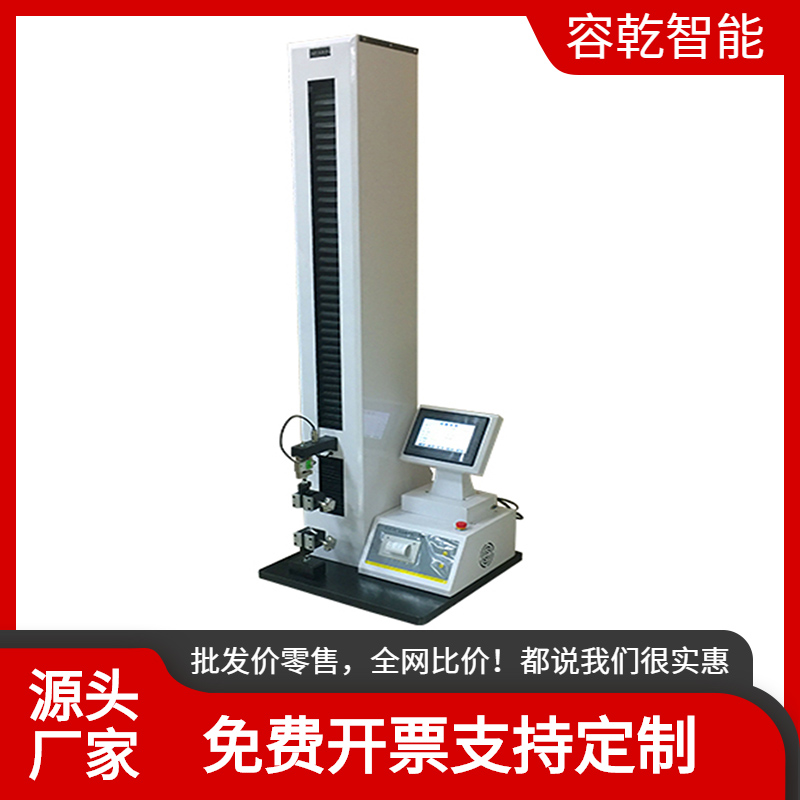

  XLW-PC电子拉力试验机是一种专门用于测试材料力学性能的试验设备,用于测试各种材料、半成品及成品的抗拉强度、抗压强度及伸长量,可做剥离、撕裂、抗弯、抗折、压缩等试验,适合金属、塑料、橡胶、纺织品、合成化学制品、电线电缆、皮革等行业使用。


  XLW-PC电子拉力试验机的构成部分介绍:

1. 主机框架:提供稳定的支撑结构,通常由高质量的金属材料制成,设计有精密的导轨系统,确保试样在受力过程中直线运动,减少侧向偏移。

2. 驱动系统:负责提供试验所需的力,主要由步进电机构成,步进电机经过传动机构带动丝杆转动,从而控制横梁的移动。通过改变电机的转速,可以改变横梁的移动速度。可以精准控制加载速度和力值。

3. 力值传感器:安装在传动系统中,能够将试样受力转换为电信号,是测量力值的关键部件,精度直接影响测试结果的准确性。

4. 位移传感器:用于测量试样变形量,通过检测试样两端的相对位移变化,配合力值传感器的数据,计算出应力-应变曲线。

5. 控制系统:通常为微电脑或PLC控制系统,集成了数据采集、处理、显示及控制功能,用户可以通过软件界面设置试验参数、启动试验、监控过程并获取试验结果。

6. 夹具系统:根据不同的试验类型(如拉伸、压缩等),配备相应的夹具来固定试样,确保试样在加载过程中的稳定性。

7. 安全保护装置:包括超载保护、行程限位等,确保试验过程的安全性,防止意外发生。

8. 数据显示与输出模块:试验结果可以在液晶屏上实时显示,并能通过USB、网络等接口将测试数据输出到电脑,便于进一步分析和存档。
